喇叭式雷达液位计

您当前所在的位置:  首页 > 产品中心 > 液位仪表系列 > 雷达液位计 >

喇叭式雷达液位计

产品:喇叭式雷达液位计

联系电话:13365162550

联系人:沈经理

制造商:宝丰仪表

详情介绍

产品编号:BFRD1000A
产品名称:BFRD1000A 喇叭式雷达液位计
产品类别:雷达液位计

销售服务热线:13365162550

1、BFRD1000A喇叭式雷达液位计产品概述:

BFRD1000A喇叭式雷达液位计是的雷达式物位测量仪表,测量距离大30米,可以用于各种存储容器,液体、浆料、固体的物位测量,输出4…20mA模拟信号。
高频雷达物位计

2、BFRD1000A喇叭式雷达液位计技术参数:
    应  用:适用于各种存储容器,液体、浆料、固体比如:水液储罐,酸碱储罐,浆料储罐,固体颗粒,小型储油罐
    测量范围:30米
    过程连接:法兰
    介质温度:-40-250℃
    过程压力:-0.1~4.0Mpa
    精  度:±10mm
    重 复 性:±2mm
    频率范围:6.8GHz
    防爆等级:Exib IIC T6 Gb
    防护等级:IP67
    信号输出: 4…20mA/HART(两线)
3、BFRD1000A6喇叭式雷达液位计安装事项说明

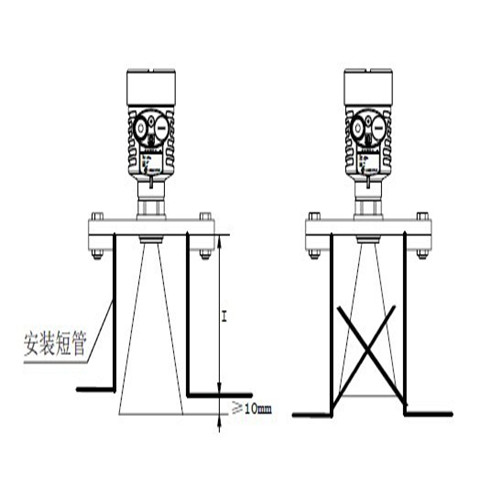

    典型安装
    喇叭天线必须延伸出安装短管,否则应使用天线延伸管。
    喇叭天线必须调整至垂直,不要让雷达束指向罐壁。


延长型及其他型号安装方法
    当喇叭长度小于安装短管长度时,应使用天线延伸管。
    如果喇叭口直径大于安装短管的直径,包括延伸管在内的天线需要从容器里面安装,并将仪表抬高。选择延伸管使仪表至少抬高100mm。


BFRD1000A-防爆
P 标准型 ( 非防爆 )
I 本安型 (Exib Ⅱ C T6)
D 本安型+隔爆型 (Exd ib Ⅱ C T6)
过程连接
D法兰 DN150
E 法兰 DN200
F 法兰 DN250
Y 特殊约定
天线型式/材料
D 喇叭天线 146mm/ 不锈钢 304
E 喇叭天线 196mm/ 不锈钢 304
F 喇叭天线 242mm/ 不锈钢 304
天线延长
1 无
2 200mm
3 300mm
4 400mm
密封/过程温度
P 普通密封 /-40...100℃
G 高温密封 /-40...250℃带散热片
电子单元
2 (4 ~ 20)mA /24V DC 两线制
3 (4 ~ 20)mA /24V DC/HART 两线制
4 (4 ~ 20)mA /24V DC/HART 四线制
5 (4 ~ 20)mA /220V AC/HART 四线制
外壳/防护等级
P 塑料 /IP65
L 铝 /IP67
       TWRD96-电缆进线
M M20*1.5
N ½"NPT
       TWRD96-编程/显示
V 带
X 不带
      TWRD83-量程(mm)
喇叭式雷达液位计
